Hồ sơ thiết kế nội thất văn phòng công ty gồm những gì?

Hồ sơ thiết kế nội thất văn phòng đóng vai trò là bản kế hoạch tổng thể, quyết định trực tiếp đến hiệu quả vận hành và tối ưu hóa chi phí cho toàn bộ dự án, vượt xa phạm vi của những bản vẽ kỹ thuật đơn thuần. Bộ hồ sơ hoàn chỉnh giúp đồng bộ hóa mục tiêu thiết kế với các yêu cầu kỹ thuật khắt khe từ ban quản lý tòa nhà, hỗ trợ doanh nghiệp kiểm soát chặt chẽ ngân sách và đảm bảo tiến độ thi công.

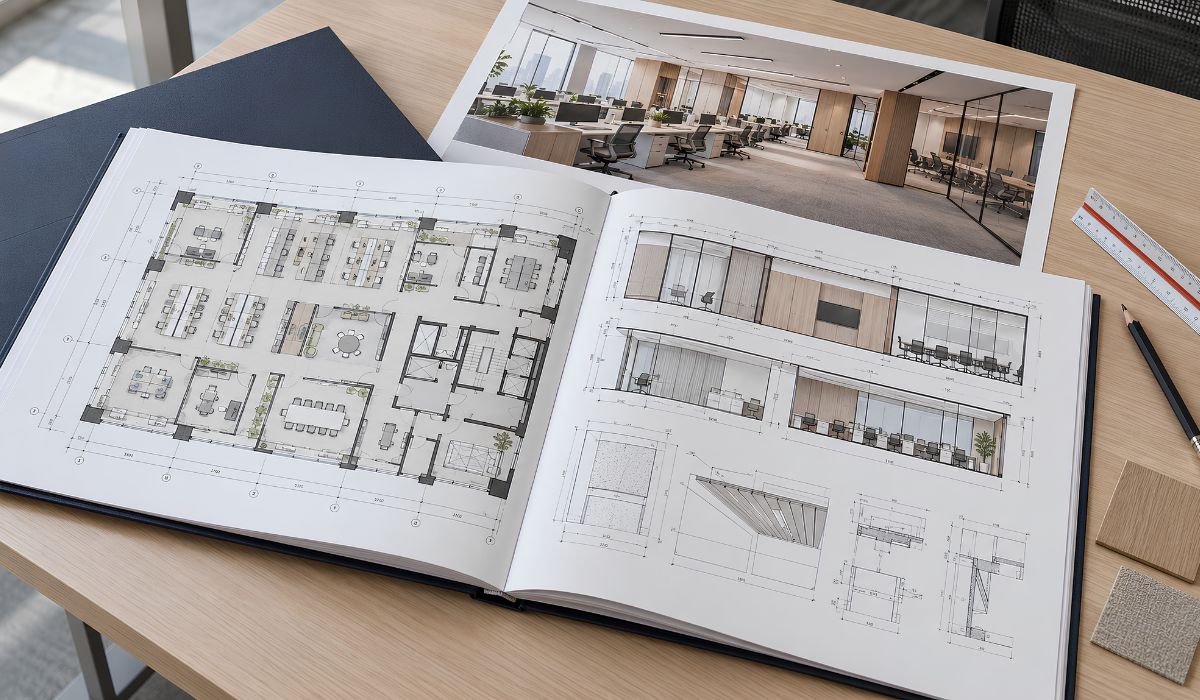

1. Hồ sơ thiết kế nội thất văn phòng là gì?

Hồ sơ thiết kế nội thất văn phòng là tập hợp các tài liệu kỹ thuật, bản vẽ chi tiết 2D, phối cảnh không gian 3D và bảng dự toán khối lượng, mô tả toàn bộ phương án tổ chức không gian, hạ tầng kỹ thuật và quy cách vật liệu sử dụng để thi công hoàn thiện một văn phòng công ty.

>> Xem thêm: Các bản vẽ thiết kế văn phòng làm việc phổ biến

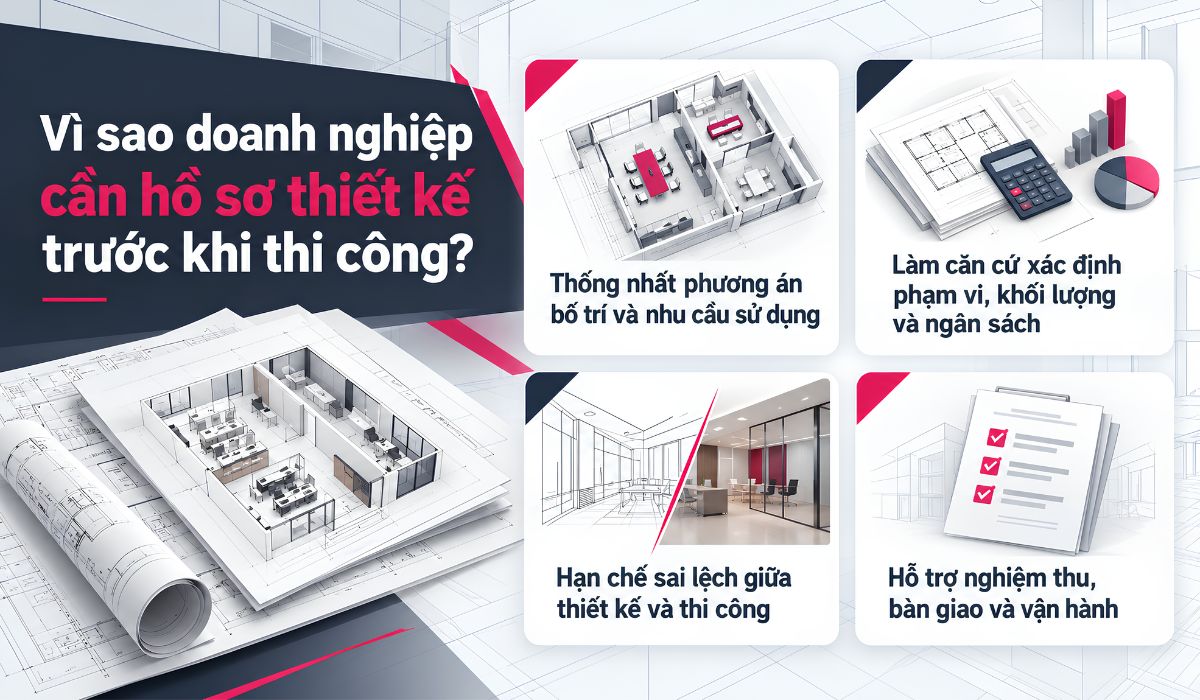

2. Vì sao doanh nghiệp cần hồ sơ thiết kế trước khi thi công văn phòng?

2.1 Thống nhất layout công năng và nhu cầu sử dụng

Bản vẽ (layout) giúp doanh nghiệp hình hóa chính xác mật độ nhân sự, các phân khu chức năng và luồng di chuyển tối ưu. Việc này đảm bảo không gian làm việc sau khi hoàn thiện đáp ứng đúng văn hóa vận hành, sự tương tác giữa các phòng ban và mật độ diện tích tiêu chuẩn trên mỗi nhân viên.

2.2 Làm căn cứ báo giá và kiểm soát ngân sách

Hồ sơ kỹ thuật là cơ sở duy nhất để cấu trúc nên bảng bóc tách khối lượng vật liệu thực tế (BOQ), việc đầu tư vào khâu thiết kế kỹ thuật là chiến lược cốt lõi để hạn chế rủi ro chi phí phát sinh.

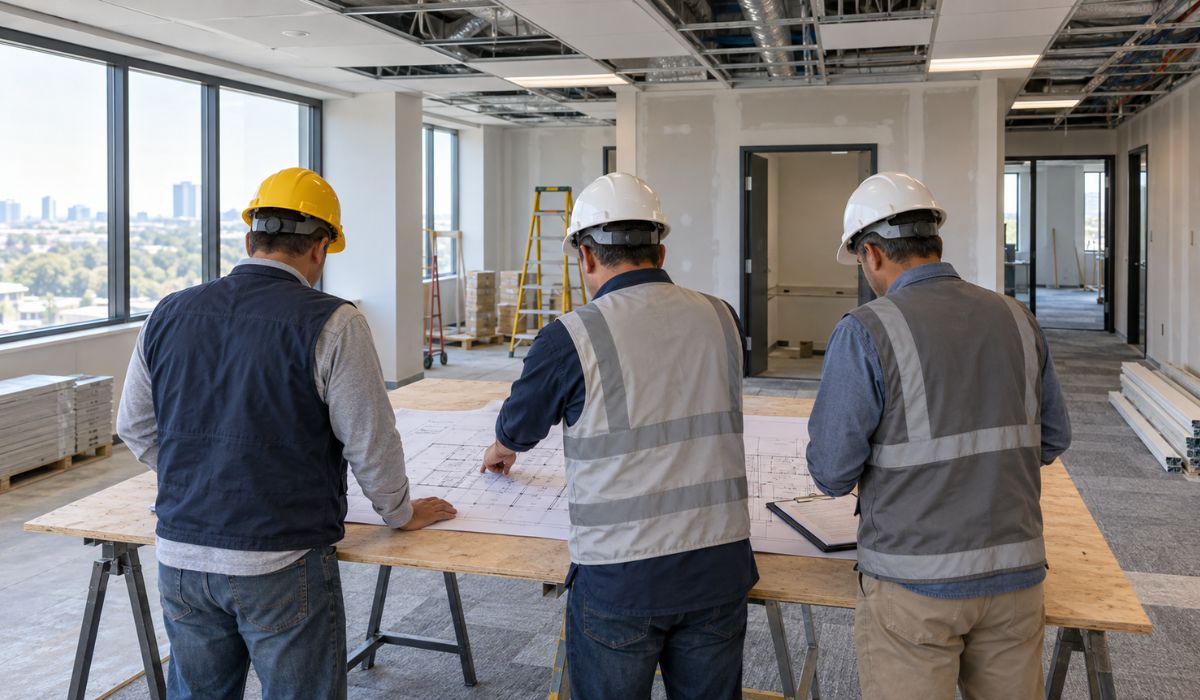

2.3 Hạn chế sai lệch giữa thiết kế và thi công thực tế

Mọi chi tiết từ cao độ trần, độ dày vách cách âm phòng họp cho đến vị trí các hộc tủ cố định đều được xác định thông qua các thông số hình học chuẩn xác. Đội ngũ giám sát hiện trường dựa trên cơ sở này để hướng dẫn đội ngũ thi công thực hiện đúng kỹ thuật, giảm thiểu tối đa các sai sót phát sinh từ việc phán đoán cảm tính.

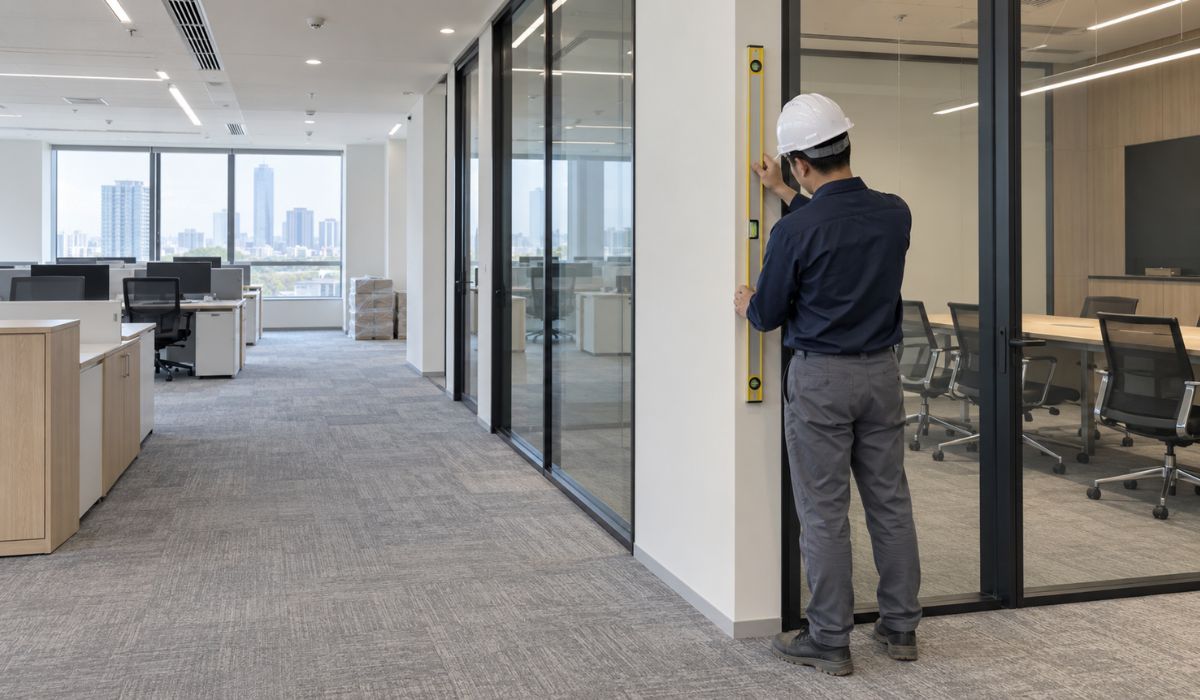

2.4 Hỗ trợ nghiệm thu, bàn giao và bảo hành

Trong trường hợp phát sinh tranh chấp liên quan đến chất lượng hoàn thiện hoặc sự cố vận hành hạ tầng, hồ sơ thiết kế đã ký duyệt đóng vai trò là cơ sở pháp lý quan trọng để phân định trách nhiệm. Đồng thời, đây là tài liệu nền tảng hỗ trợ đội ngũ kỹ thuật tòa nhà thực hiện công tác bảo trì và sửa chữa hệ thống cơ điện trong suốt quá trình vận hành.

>> Xem thêm: Quy trình nghiệm thu nội thất văn phòng chi tiết nhất

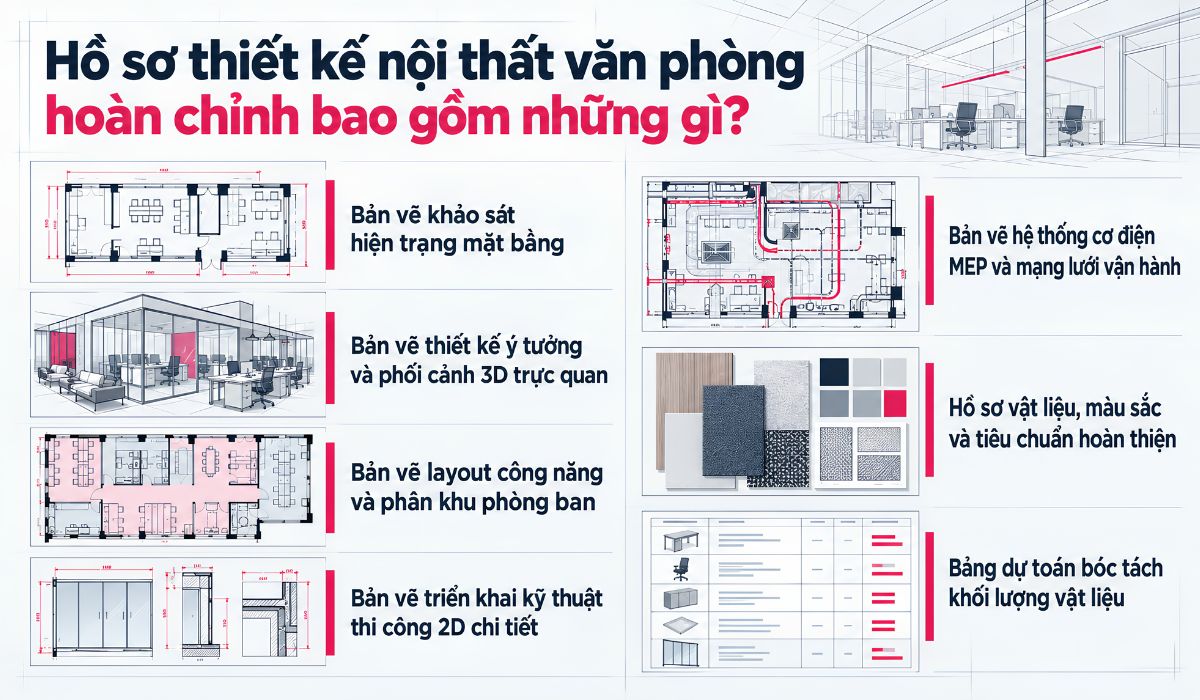

3. Hồ sơ thiết kế nội thất văn phòng công ty hoàn chỉnh gồm những gì?

3.1 Bản vẽ khảo sát hiện trạng mặt bằng

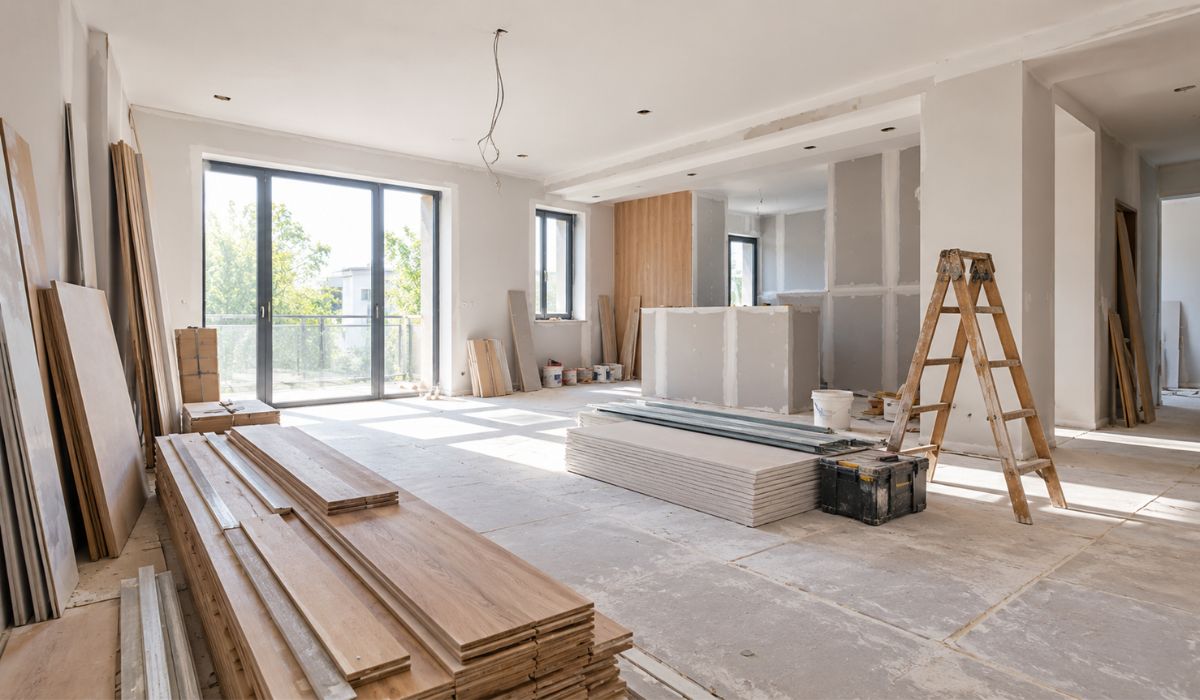

Đây là bước đo đạc trắc đạc thực địa để ghi nhận cao độ trần thô, vị trí hệ thống cột chịu lực, hộp kỹ thuật, và các hệ thống MEP sẵn có của tòa nhà. Bản vẽ hiện trạng chính xác đảm bảo các ý tưởng thiết kế không bị xung đột với kết cấu nguyên bản của công trình.

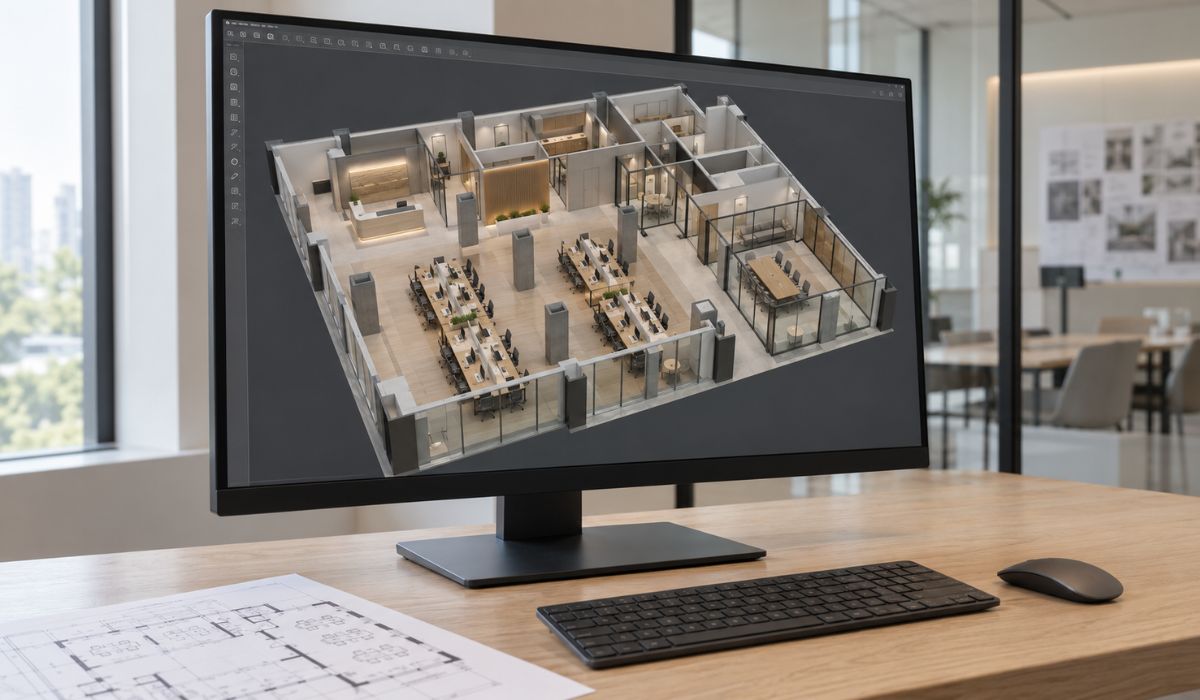

3.2 Bản vẽ thiết kế ý tưởng và phối cảnh 3D trực quan

Phần hồ sơ này tập trung vào khía cạnh thẩm mỹ và trải nghiệm không gian:

• Bảng mẫu vật liệu: Định hình tông màu chủ đạo, chất liệu bề mặt và tinh thần thương hiệu của doanh nghiệp.
• Ảnh phối cảnh 3D: Mô phỏng đa chiều góc nhìn thực tế của văn phòng dưới tác động của hệ thống ánh sáng tự nhiên và nhân tạo.

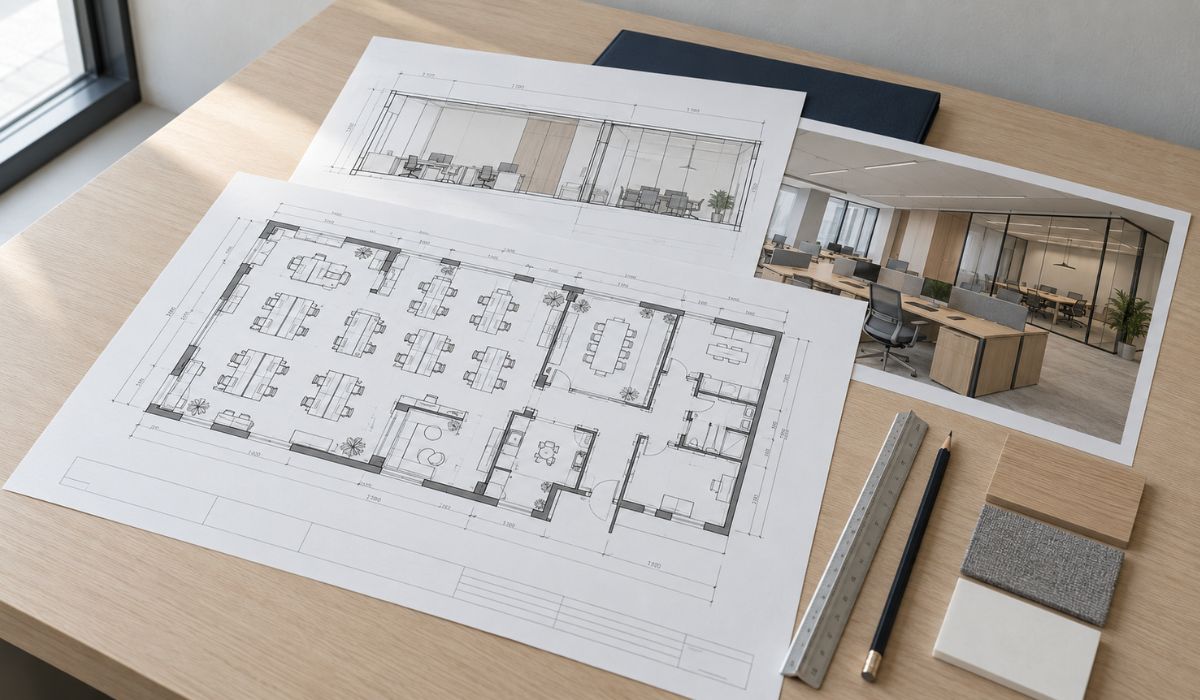

3.3 Bản vẽ layout công năng và phân khu phòng ban

Mặt bằng 2D thể hiện giải pháp phân bổ vị trí phòng giám đốc, phòng họp, khu làm việc chung, Pantry và các Phone booth cách âm. Bản vẽ này phải tính toán kỹ lưỡng các tiêu chuẩn nhân trắc học để tạo ra khoảng cách di chuyển an toàn và thoải mái.

3.4 Bản vẽ triển khai kỹ thuật thi công 2D chi tiết

Bản vẽ triển khai kỹ thuật thi công 2D cung cấp các dữ liệu quan trọng để định hình cấu tạo và lắp đặt nội thất tại công trường, bao gồm:

• Bản vẽ khai triển trần – tường – sàn: Chi tiết mặt cắt trần thạch cao, định vị thảm văn phòng hoặc sàn vinyl, cao độ cửa kính và vách ngăn.
• Bản vẽ chi tiết đồ gỗ nội thất: Khai triển cấu tạo, kích thước, liên kết cơ khí của quầy lễ tân, bàn cụm, tủ hồ sơ cố định để chuyển xuống xưởng sản xuất.

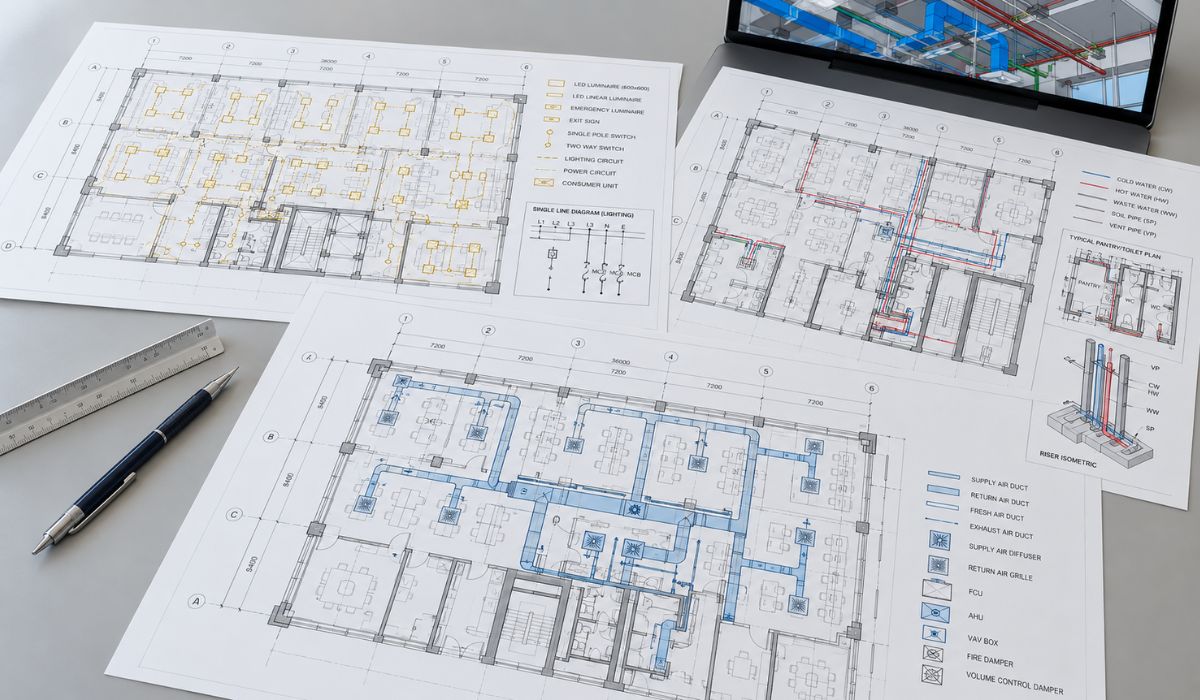

3.5 Bản vẽ hệ thống cơ điện MEP và mạng lưới vận hành

Hệ thống cơ điện (MEP) đóng vai trò quan trọng ảnh hưởng đến sự ổn định trong hoạt động vận hành của văn phòng:

• Sơ đồ điện nguồn & Internet: Định vị hệ thống ổ cắm âm sàn cho các cụm bàn, hệ thống tủ điện điều khiển, đường đi dây mạng LAN kết nối trực tiếp về phòng Server.
• Hệ thống chiếu sáng: Sơ đồ bố trí đèn downlight, đèn thả trần kèm thông số nhiệt độ màu và cường độ chiếu sáng (Lux) đạt tiêu chuẩn bảo vệ thị lực văn phòng.

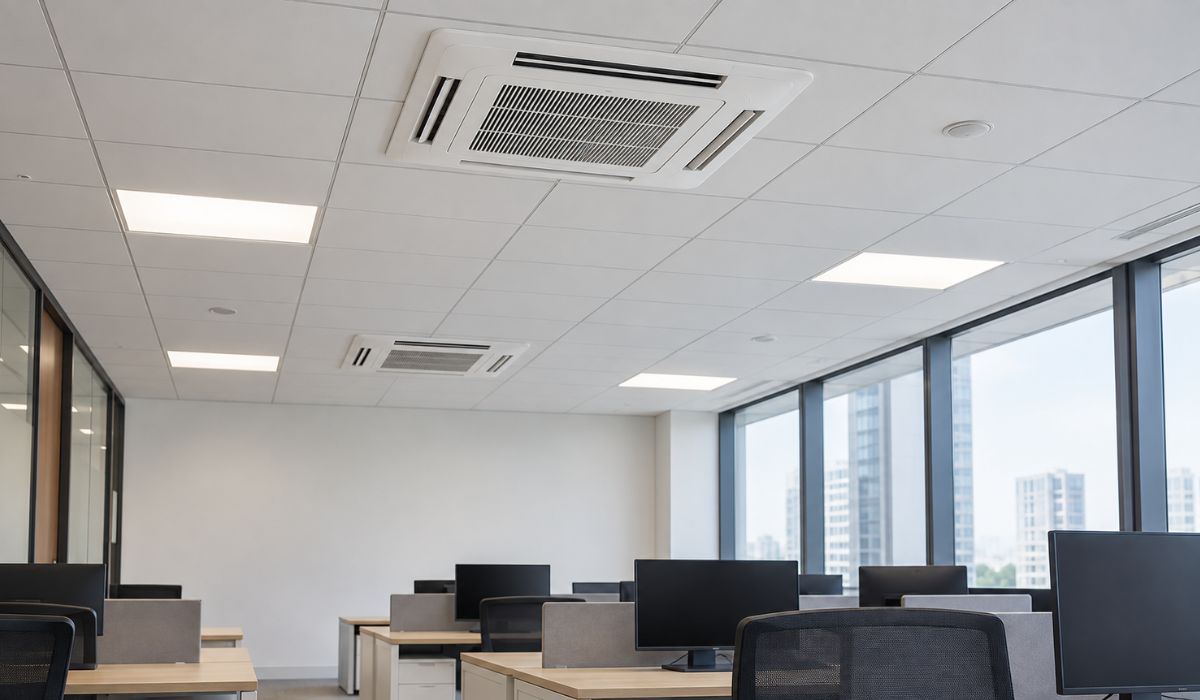

• Hệ thống HVAC & PCCC: Sơ đồ phân bổ họng gió máy lạnh trung tâm (Chiller/VRV) phối hợp với mạng lưới đầu phun sprinkler và đầu báo khói của tòa nhà.

3.6 Hồ sơ vật liệu, màu sắc và tiêu chuẩn hoàn thiện

Các nội dung chính bao gồm quy định chi tiết bộ mã màu (Pantone/RAL), nguồn gốc xuất xứ và các chứng chỉ kỹ thuật vật liệu, điển hình là gỗ công nghiệp đạt tiêu chuẩn phát thải thấp E1/E2, vải bọc tiêu âm hay kính cường lực chống nổ

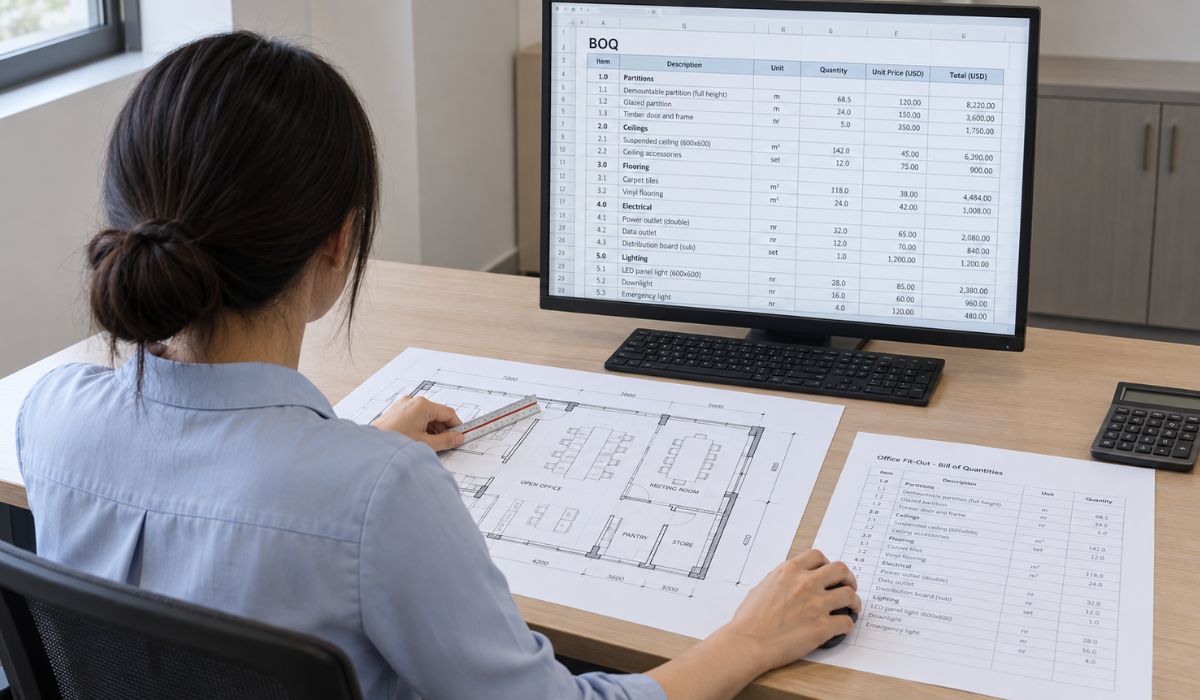

3.7 Bảng dự toán bóc tách khối lượng vật liệu thực tế BOQ

Bảng dự toán bóc tách khối lượng vật liệu thực tế liệt kê chi tiết từng hạng mục công việc, khối lượng đo đạc, đơn giá vật tư và chi phí nhân công triển khai. Đây là công cụ quan trọng để doanh nghiệp đối chiếu và phê duyệt ngân sách đầu tư tổng thể.

Bản vẽ / Hồ sơ	Nội dung	Mục tiêu chính
Khảo sát hiện trạng mặt bằng	Đo đạc trần, cột chịu lực, hộp kỹ thuật, hệ thống MEP sẵn có.	Tránh xung đột kết cấu nguyên bản.
Thiết kế ý tưởng & Phối cảnh 3D	Moodboard vật liệu và ảnh phối cảnh 3D.	Định hình thẩm mỹ và trải nghiệm không gian.
Layout công năng & Phân khu	Phân chia vị trí các phòng ban và khu vực tiện ích.	Tối ưu diện tích và khoảng cách di chuyển.
Triển khai kỹ thuật thi công 2D	Khai triển chi tiết trần-tường-sàn và cấu tạo đồ gỗ nội thất.	Cung cấp thông số chính xác để thi công/sản xuất.
Hệ thống cơ điện MEP và mạng lưới vận hành	Sơ đồ điện & internet, chiếu sáng, HVAC & PCCC.	Đảm bảo vận hành kỹ thuật ổn định, an toàn.
6. Hồ sơ vật liệu & Tiêu chuẩn	Chi tiết mã màu, nguồn gốc và chứng chỉ kỹ thuật vật liệu.	Kiểm soát chất lượng và độ an toàn vật tư đầu vào.
7. Bảng dự toán BOQ	Liệt kê chi tiết hạng mục, khối lượng, đơn giá và chi phí.	Công cụ quản lý và phê duyệt ngân sách đầu tư.

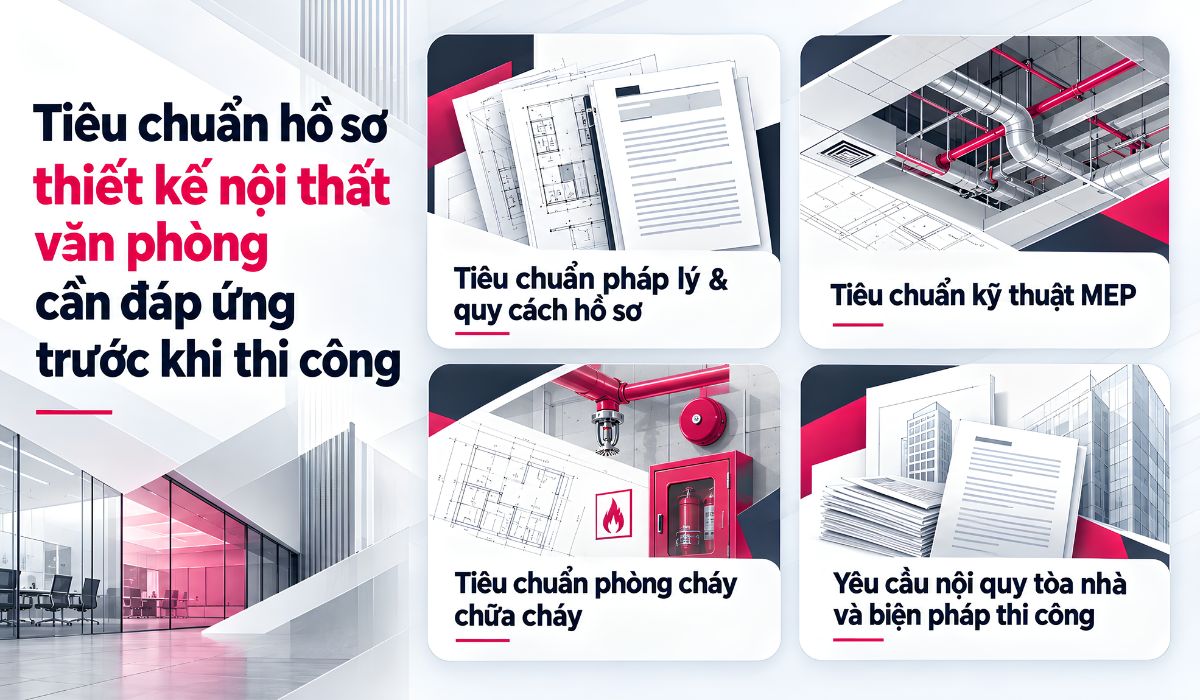

4. Hồ sơ thiết kế văn phòng cần đáp ứng những tiêu chuẩn nào trước khi thi công?

Để được phê duyệt triển khai tại các tòa nhà văn phòng chuyên nghiệp, bộ hồ sơ cần đáp ứng các tiêu chuẩn kiểm định kỹ thuật nghiêm ngặt.

4.1 Hồ sơ pháp lý, chứng chỉ năng lực và điều kiện phê duyệt

Hồ sơ cần cung cấp chứng chỉ năng lực hoạt động xây dựng của nhà thầu cùng bằng cấp hành nghề của kiến trúc sư và kỹ sư trưởng. Đồng thời, cần có văn bản cam kết tuân thủ nội quy thi công và giấy ủy quyền từ chủ đầu tư, kèm theo hợp đồng bảo hiểm trách nhiệm dân sự bên thứ ba để đảm bảo an toàn cho hạ tầng tòa nhà.

4.2 Quy chuẩn bản vẽ cơ điện MEP và sơ đồ đấu nối hạ tầng

Bản vẽ cần thể hiện sơ đồ đấu nối điện giữa nguồn tòa nhà và tủ điện nhánh, đảm bảo không vượt quá phụ tải cho phép. Đối với hệ thống HVAC, cần bố trí họng gió khớp nối chính xác với hệ thống trung tâm. Ngoài ra, hồ sơ hạ tầng IT phải nêu rõ phương án đi dây độc lập và hệ thống làm mát 24/7 cho phòng server.

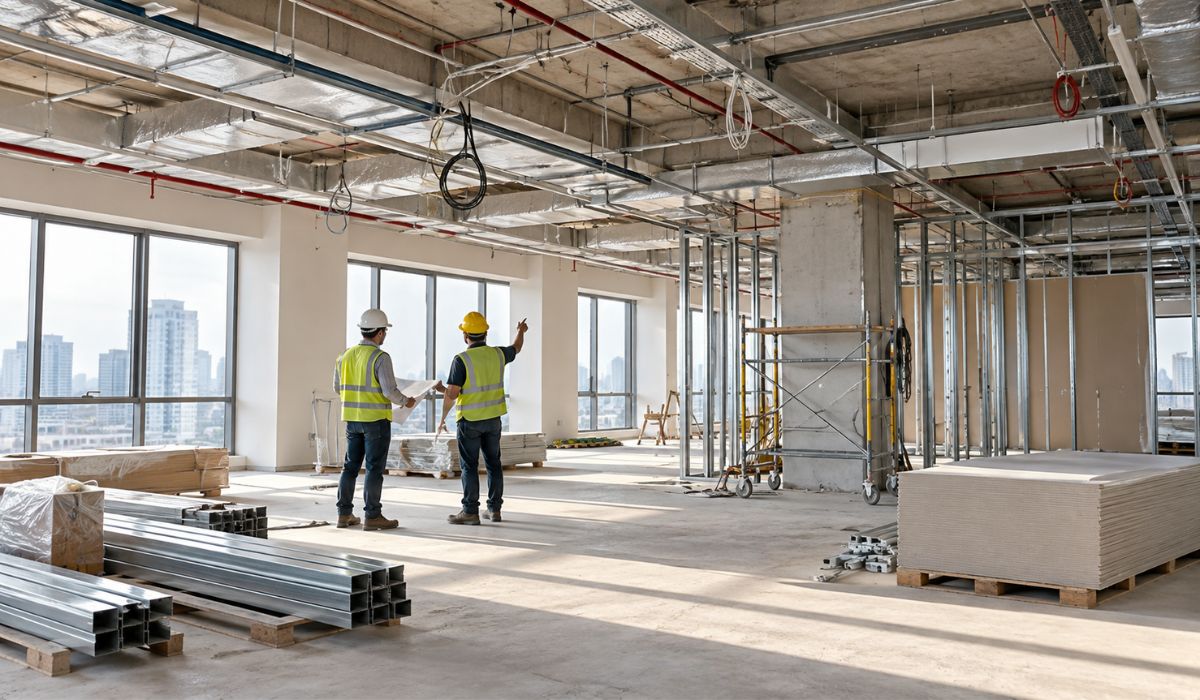

4.3 Phương án PCCC và an toàn thi công trong văn phòng

Bản vẽ cần cập nhật vị trí đầu phun sprinkler và báo khói theo các vách ngăn mới, tuân thủ đúng quy chuẩn an toàn cháy nổ hiện hành. Hồ sơ thi công cần mô tả biện pháp che chắn bụi, bảo vệ thiết bị báo cháy để tránh báo động giả, đồng thời quy định cụ thể khung giờ thi công gây tiếng ồn.

4.4 Quy định thi công, vận chuyển vật tư và xử lý rác thải xây dựng

Hồ sơ cần xác định rõ lộ trình, khung giờ vận chuyển vật liệu qua thang máy chuyên dụng cùng phương án bảo vệ cabin. Bên cạnh đó, quy trình tập kết rác thải xây dựng phải tuân thủ quy định môi trường, ưu tiên vận chuyển vào ban đêm để tránh ảnh hưởng đến hoạt động của tòa nhà.

5. Cách kiểm tra hồ sơ thiết kế nội thất văn phòng trước khi ký duyệt

Trước khi ký duyệt bộ bản vẽ để chuyển giao sang công đoạn thi công, người phụ trách dự án cần thực hiện quy trình kiểm tra chéo theo bảng tiêu chí dưới đây:

Phân khu kiểm tra	Tiêu chí thẩm định chi tiết cần đạt
Layout và luồng di chuyển	Mật độ chỗ ngồi đúng nhu cầu sử dụng. Lối thoát hiểm chính rộng tối thiểu 1.2m. Lối đi phụ giữa các cụm bàn không nhỏ hơn 0.9m.
Trần, sàn, vách và kính	Cốt cao độ trần thạch cao khớp với vị trí điều hòa. Vách phòng họp đạt tiêu chuẩn cách âm. Độ dày kính cường lực tối thiểu 10mm-12mm kèm decal mờ an toàn.
Hệ thống MEP và PCCC	Đầy đủ vị trí ổ cắm âm sàn cho mỗi bàn làm việc. Công suất điện phòng Server độc lập. Vị trí đầu phun PCCC không bị che khuất bởi hệ trần hay tủ cao.
Mã vật liệu và quy cách	Khớp 100% giữa ký hiệu trên bản vẽ 2D với bảng chỉ định spec vật liệu. Ghi rõ thương hiệu. Độ dày cốt gỗ và bề mặt hoàn thiện (Melamine/Laminate/Veneer).
Bảng BOQ và dự toán	Khối lượng bóc tách trên bản vẽ kỹ thuật phải đồng nhất hoàn toàn với số lượng ghi trong bảng báo giá BOQ trọn gói.

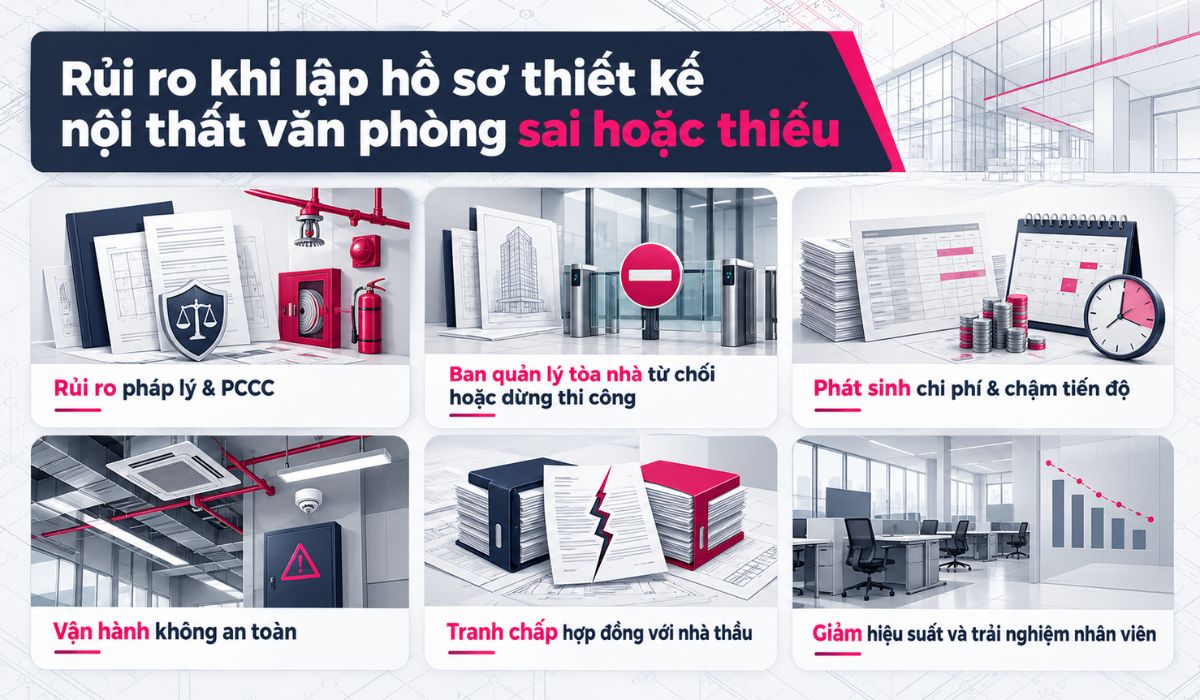

6. Rủi ro tài chính khi doanh nghiệp thẩm định hồ sơ kỹ thuật sai cách

Việc xem nhẹ công tác kiểm duyệt hồ sơ kỹ thuật gây khó khăn cho quá trình thi công và tiềm ẩn những rủi ro tài chính.

6.1 Chi phí phát sinh do sai lệch khối lượng vật tư thực tế

Hồ sơ thiếu chi tiết vật liệu và kích thước tạo kẽ hở cho các yêu cầu bổ sung dự toán. Sự sai lệch giữa bản vẽ và hiện trạng mặt bằng chính là nguyên nhân trực tiếp dẫn đến rủi ro vượt ngân sách nghiêm trọng.

6.2 Thiệt hại kinh tế từ việc chậm tiến độ bàn giao mặt bằng

Hồ sơ MEP hoặc PCCC không đạt chuẩn dẫn đến nguy cơ bị đình chỉ thi công. Việc trễ tiến độ bàn giao gây lãng phí chi phí vận hành và làm gián đoạn hoạt động kinh doanh.

6.3 Ngân sách khắc phục và sửa chữa hệ thống vận hành lỗi

Việc bố trí sai sơ đồ điện nhẹ và mạng LAN dẫn đến tình trạng nghẽn kết nối khi vận hành. Khắc phục sự cố này sau khi hoàn thiện văn phòng (đập phá vách, tháo dỡ trần) tiêu tốn chi phí gấp 3-5 lần so với việc tối ưu ngay tại khâu thiết kế.

7. Quy trình bàn giao và kiểm tra hồ sơ thiết kế nội thất tại Maison Interior

Để hạn chế tối đa các rủi ro kỹ thuật và tài chính, dịch vụ thiết kế nội thất văn phòng tại Maison Interior áp dụng 5 bước kiểm duyệt khép kín, tích hợp các công nghệ tiên tiến.

Bước 1 – Khảo sát hiện trạng và tiếp nhận nhu cầu sử dụng

Đội ngũ kỹ sư trắc đạc của Maison Interior tiến hành đo quét thực địa mặt bằng bằng thiết bị chuyên dụng, ghi nhận chính xác cao độ, vị trí hệ thống kỹ thuật tòa nhà, song song với việc tiếp nhận định hướng phong cách thương hiệu và bài toán nhân sự của doanh nghiệp.

Bước 2 – Phân tích công năng, ngân sách và tiêu chuẩn kỹ thuật

Kiến trúc sư chủ trì tiến hành cân đối giữa diện tích mặt bằng thực tế và hạn mức đầu tư dự kiến của khách hàng để đưa ra các đề xuất về chủng loại vật liệu (như gỗ công nghiệp tiêu chuẩn E1/E2 bảo vệ sức khỏe) và giải pháp Workplace UX phù hợp.

Bước 3 – Triển khai layout, phối cảnh 3D và hồ sơ kỹ thuật

Maison Interior tiến hành dựng mô phỏng không gian đa chiều, hoàn thiện mặt bằng công năng 2D và triển khai chi tiết các bản vẽ kỹ thuật kiến trúc, đồ nội thất và sơ đồ cơ điện nhánh.

Bước 4 – Bóc tách khối lượng, dự toán và rà soát hồ sơ liên bộ phận

Hồ sơ được đưa vào hệ thống kiểm duyệt chéo nội bộ:

• Ứng dụng công nghệ quét xung đột hệ thống (BIM/AI): Kiểm tra xem đường ống HVAC hay hệ thống PCCC có bị va chạm với cao độ trần thạch cao hoặc vách kính hay không nhằm sửa lỗi 100% trước khi xuất bản bản vẽ.
• Đồng bộ BOQ: Bộ phận dự toán đối chiếu khối lượng hình học để lập bảng BOQ chính xác tuyệt đối, cam kết không phát sinh chi phí.

Bước 5 – Bàn giao, giải trình kỹ thuật và hỗ trợ ký duyệt hồ sơ

Architect Leader của Maison Interior tổ chức buổi họp thuyết minh trực tiếp với ban dự án của doanh nghiệp, đồng hành cùng khách hàng giải trình chi tiết các thông số cơ điện với kỹ sư tòa nhà cho đến khi bộ hồ sơ được ký duyệt và cấp phép thi công chính thức.

8. Maison Interior – Đơn vị thiết kế và thi công nội thất văn phòng chuyên nghiệp

Maison Interior là đối tác chiến lược cung cấp giải pháp không gian làm việc dựa trên tư duy kỹ thuật chuyên sâu và quản trị rủi ro tài chính. Sự phối hợp giữa đội ngũ kiến trúc sư cùng kỹ sư MEP giàu kinh nghiệm đảm bảo sự cân bằng tối ưu giữa công năng và thẩm mỹ.

Quy trình kiểm soát chất lượng 5 bước ứng dụng công nghệ BIM/AI giúp phát hiện sớm xung đột hạ tầng, tối ưu nhân công và tiến độ. Hệ thống bóc tách khối lượng (BOQ) chi tiết hỗ trợ quản lý ngân sách minh bạch, kiểm soát chặt chẽ các chi phí phát sinh.

Với sự am hiểu sâu sắc về nội quy thi công tại các cao ốc, hồ sơ kỹ thuật được tối ưu nhằm đẩy nhanh tiến độ phê duyệt, giúp doanh nghiệp sớm đưa văn phòng vào vận hành ổn định.

Liên hệ Maison Interior ngay để được khảo sát mặt bằng, tư vấn tối ưu không gian và nhận khai toán ngân sách chi tiết.

Hồ sơ thiết kế nội thất văn phòng là công cụ chiến lược giúp doanh nghiệp tối ưu ngân sách và giảm thiểu rủi ro thi công. Bộ tài liệu kỹ thuật hoàn chỉnh tạo nền tảng vững chắc cho không gian làm việc chuyên nghiệp, đạt chuẩn thẩm mỹ và hiệu suất vận hành. Đầu tư bài bản vào khâu thiết kế kỹ thuật chính là giải pháp hữu hiệu để nâng cao chất lượng tổng thể của dự án.

9. Câu hỏi thường gặp về hồ sơ thiết kế nội thất văn phòng

9.1 Thời gian hoàn thiện một bộ hồ sơ thiết kế nội thất văn phòng mất bao lâu?

Thời gian trung bình dao động từ 15 đến 30 ngày làm việc, phụ thuộc vào quy mô diện tích và yêu cầu kỹ thuật của mặt bằng. Giai đoạn lập ý tưởng và phối cảnh 3D chiếm từ 7-12 ngày; giai đoạn khai triển kỹ thuật 2D, sơ đồ MEP và lập dự toán BOQ cần từ 8-15 ngày tiếp theo.

9.2 Đơn vị thiết kế có hỗ trợ doanh nghiệp nộp hồ sơ lên ban quản lý tòa nhà không?

Các đơn vị chuyên nghiệp như Maison Interior luôn hỗ trợ trọn gói quy trình này. Đội ngũ kỹ sư MEP và kiến trúc sư của chúng tôi sẽ trực tiếp làm việc, giải trình chi tiết các thông số kỹ thuật và điều chỉnh bản vẽ theo yêu cầu riêng biệt của từng ban quản lý tòa nhà cho đến khi dự án được cấp phép.

9.3 Bản vẽ hoàn công văn phòng khác gì so với hồ sơ thiết kế ban đầu?

Hồ sơ thiết kế ban đầu là giải pháp lý thuyết được lập trước khi thi công. Bản vẽ hoàn công là tài liệu đo đạc thực tế ghi lại chính xác mọi sự thay đổi, điều chỉnh về vị trí thiết bị, đường đi dây điện nước phát sinh tại công trường để phục vụ công tác nghiệm thu pháp lý và bảo trì sau này.

9.4 Bộ hồ sơ thiết kế văn phòng có bao gồm bản vẽ thẩm duyệt PCCC không?

Hồ sơ thiết kế nội thất thông thường chỉ bao gồm bản vẽ bố trí thiết bị phòng cháy dựa trên hiện trạng nền của tòa nhà. Đối với các dự án cải tạo lớn làm thay đổi cấu trúc ngăn phòng, doanh nghiệp bắt buộc phải lập một bộ Hồ sơ thẩm duyệt PCCC riêng biệt do đơn vị có tư cách pháp nhân được cơ quan chức năng cấp phép triển khai.

9.5 Làm thế nào để biết bộ hồ sơ kỹ thuật cơ điện MEP văn phòng đạt chất lượng?

Một hồ sơ MEP đạt chuẩn phải có đầy đủ: bảng tính toán tổng phụ tải điện không vượt quá công suất nguồn cấp; sơ đồ nguyên lý tủ điện nhánh; sơ đồ mạng LAN có đường truyền dự phòng cho phòng Server; và bản vẽ HVAC đảm bảo cung cấp đủ lưu lượng khí tươi dựa trên mật độ nhân sự thực tế của văn phòng.
