Quy trình quản lý tiến độ BIM 4D trong thiết kế thi công văn phòng

Quản lý tiến độ BIM 4D liên kết mô hình 3D với kế hoạch thi công để mô phỏng trình tự, cập nhật tiến độ thực tế và nhận diện sai lệch. Để dữ liệu có thể dùng cho theo dõi và điều chỉnh kế hoạch, dự án cần thống nhất cấu trúc mô hình, công việc, tiến độ và trách nhiệm cập nhật.

1. Quản lý tiến độ BIM (BIM 4D) là gì?

Quản lý tiến độ BIM, thường gọi là BIM 4D, là cách liên kết và tích hợp mô hình 3D với dữ liệu thời gian để lập kế hoạch, mô phỏng, theo dõi và kiểm soát tiến độ một cách trực quan, đồng bộ giữa thiết kế và thi công văn phòng.

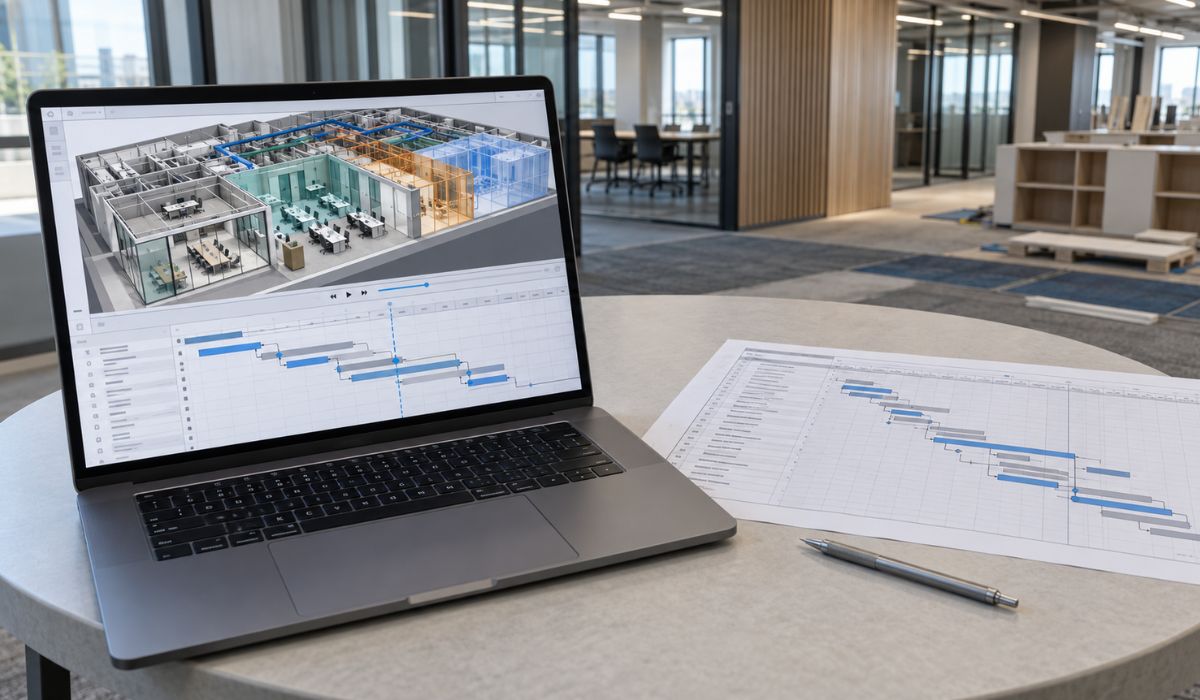

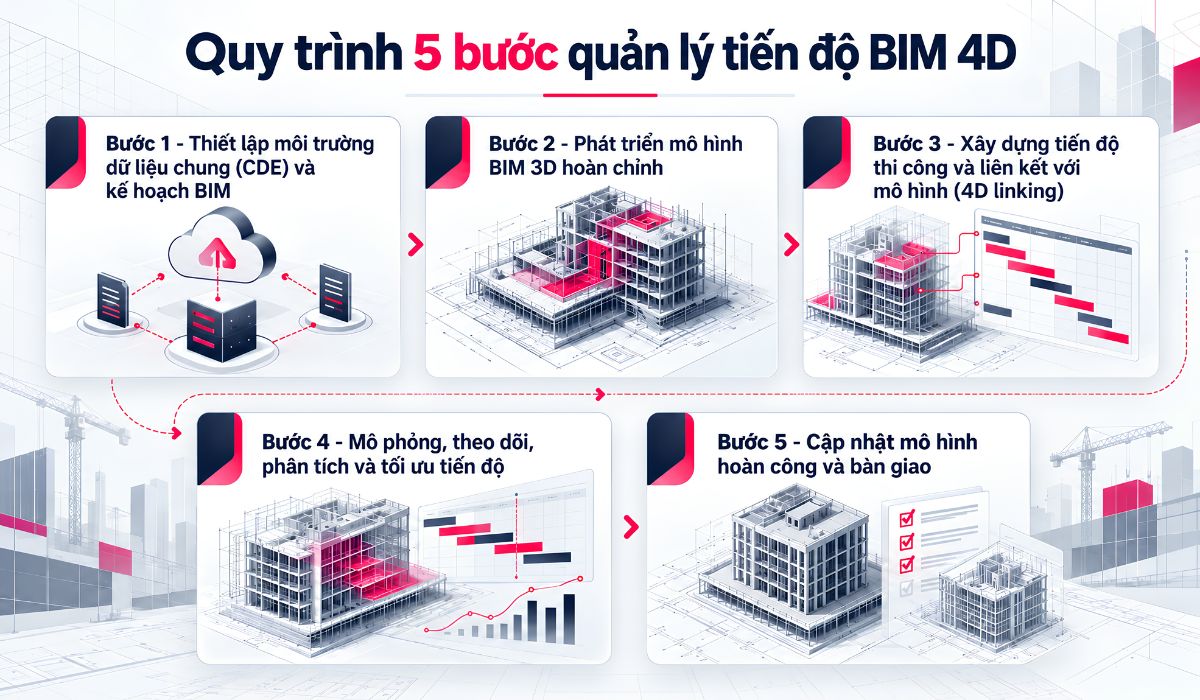

2. Quy trình 5 bước quản lý tiến độ BIM 4D

Quy trình quản lý tiến độ BIM 4D gồm năm bước, từ tổ chức dữ liệu đến cập nhật mô hình hoàn công. Mỗi bước tạo đầu vào cho bước tiếp theo, nên mô hình, kế hoạch tiến độ và quy tắc quản lý thông tin cần được duy trì nhất quán trong quá trình triển khai.

2.1. Bước 1 – Thiết lập môi trường dữ liệu chung (CDE) và kế hoạch BIM

Môi trường dữ liệu chung (CDE) được dùng để lưu trữ, trao đổi và kiểm soát trạng thái, phiên bản thông tin của dự án. CDE có thể gồm một hoặc nhiều hệ thống, với điều kiện dữ liệu giữa các bên được quản lý theo quy trình thống nhất.

Kế hoạch BIM cần xác định rõ các nội dung sau:

• Phạm vi BIM phục vụ quản lý tiến độ.
• Vai trò và trách nhiệm của từng bên.
• Quy tắc đặt tên, chia sẻ và kiểm soát phiên bản dữ liệu.
• Cách phê duyệt thông tin và yêu cầu bàn giao.
• Mô hình dùng để liên kết với tiến độ và người chịu trách nhiệm cập nhật.

Các quy định trên giúp mô hình và kế hoạch tiến độ sử dụng cùng một cách tổ chức thông tin. Cấu trúc dữ liệu thống nhất từ đầu cũng hạn chế việc phải chỉnh sửa lại khi chuyển sang bước liên kết BIM 4D.

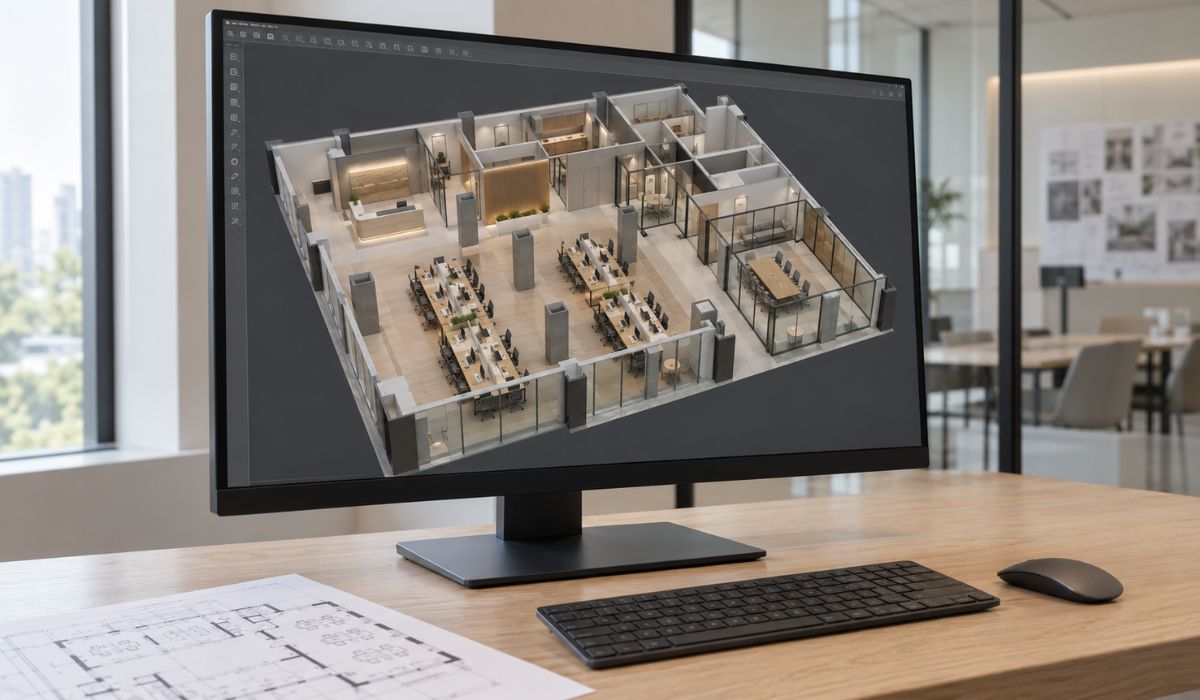

2.2. Bước 2 – Phát triển mô hình BIM 3D hoàn chỉnh

Trong phạm vi BIM 4D, mô hình BIM 3D được xem là hoàn chỉnh khi có đủ cấu trúc và thông tin để nhận diện các đối tượng cần theo dõi. Mức độ chi tiết của mô hình được xác định theo mục tiêu quản lý tiến độ và phạm vi dự án.

Mô hình có thể gồm kiến trúc, nội thất, MEP và các hạng mục kỹ thuật liên quan. Trước khi liên kết tiến độ, đội dự án cần kiểm tra phiên bản mô hình, sự phối hợp giữa hạng mục và cách phân nhóm đối tượng để bảo đảm phù hợp với cấu trúc công việc.

2.3. Bước 3 – Xây dựng tiến độ thi công và liên kết với mô hình (4D linking)

Kế hoạch tiến độ cần xác định công việc, thời gian dự kiến, quan hệ phụ thuộc và các mốc cần kiểm soát. Cấu trúc phân rã công việc (WBS) cần có khả năng đối chiếu với cách phân nhóm đối tượng trong mô hình.

Các công việc sau đó được gắn với đối tượng hoặc nhóm đối tượng tương ứng. Quan hệ liên kết có thể biểu diễn theo chuỗi:

Nhóm công việc → công việc cụ thể → thời gian thực hiện → đối tượng mô hình tương ứng

Mức chi tiết của liên kết cần phù hợp với mục tiêu theo dõi. Khi WBS và mô hình được tổ chức ở hai mức chi tiết khác nhau, đội dự án cần thống nhất lại cách phân nhóm trước khi hoàn thiện liên kết 4D.

2.4. Bước 4 – Mô phỏng, theo dõi, phân tích và tối ưu tiến độ

Sau khi hoàn tất liên kết, BIM 4D được dùng để mô phỏng trình tự thi công theo kế hoạch. Đội dự án có thể kiểm tra thứ tự công việc, quan hệ phụ thuộc và các tình huống có khả năng chồng chéo về không gian hoặc thời gian. Trong quá trình thi công, dữ liệu thực tế được cập nhật để so sánh với kế hoạch và xác định sai lệch.

Khi phát hiện sai lệch, nhóm quản lý cần kiểm tra nguyên nhân và ảnh hưởng đến các công việc liên quan trước khi điều chỉnh. BIM 4D hỗ trợ mô phỏng các phương án thay đổi, còn phương án thực hiện cần được đánh giá theo điều kiện thực tế và được người có trách nhiệm xác nhận.

2.5. Bước 5 – Cập nhật mô hình hoàn công và bàn giao

Sau khi thi công hoàn thành, mô hình được cập nhật theo trạng thái thực tế và phạm vi thông tin đã thống nhất cho bàn giao. Những thay đổi về đối tượng, vị trí, thông số hoặc phạm vi được ghi nhận dựa trên dữ liệu đã được kiểm tra và xác nhận.

Mô hình hoàn công cung cấp cơ sở thông tin phản ánh kết quả thực tế của dự án. Phạm vi cập nhật phụ thuộc vào yêu cầu hợp đồng, kế hoạch BIM và mục đích sử dụng dữ liệu sau bàn giao. TCVN 14177:2024 cung cấp khung quản lý thông tin BIM trong quá trình tạo lập và chuyển giao thông tin công trình tại Việt Nam.

>> Xem thêm: Hồ sơ hoàn công văn phòng: Nội dung và cách thực hiện

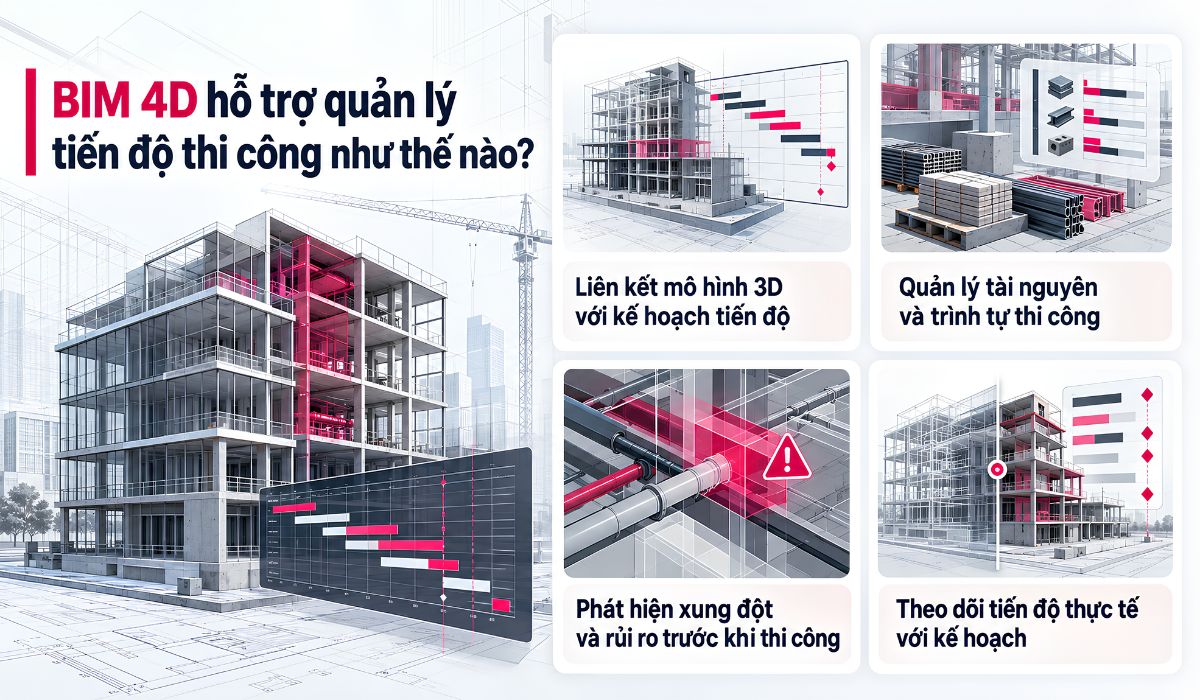

3. BIM 4D hỗ trợ quản lý tiến độ thi công như thế nào?

BIM 4D kết nối mô hình 3D, kế hoạch tiến độ và dữ liệu thực tế để kiểm tra quá trình triển khai theo thời gian. Mối liên kết giúp đội dự án theo dõi trình tự công việc, nhận diện xung đột và xác định sai lệch giữa kế hoạch với thực tế.

3.1. Liên kết mô hình 3D với kế hoạch tiến độ

Kế hoạch tiến độ xác định thời điểm, thời gian thực hiện và quan hệ giữa các công việc. Mô hình 3D thể hiện đối tượng và vị trí tương ứng trong không gian. Khi hai nguồn dữ liệu được liên kết, từng công việc có thể được đối chiếu với đối tượng hoặc nhóm đối tượng liên quan.

Mối liên kết cho phép đội dự án kiểm tra hạng mục dự kiến triển khai tại từng thời điểm và xem xét ảnh hưởng khi kế hoạch thay đổi. Độ tin cậy của mô phỏng phụ thuộc vào logic của kế hoạch tiến độ và cách tổ chức đối tượng trong mô hình.

3.2. Quản lý tài nguyên và trình tự thi công

BIM 4D hỗ trợ kiểm tra thứ tự thực hiện, các công việc có thể triển khai đồng thời và những trường hợp có nguy cơ chồng chéo. Trong thi công văn phòng, nội dung này cần được xem xét khi nội thất, MEP và các hạng mục hoàn thiện cùng sử dụng một không gian hoặc có quan hệ phụ thuộc.

Dữ liệu về nhân công, vật liệu và thiết bị có thể được liên kết khi dự án có cấu trúc dữ liệu và công cụ phù hợp. Khả năng quản lý tài nguyên vì vậy phụ thuộc vào phạm vi thông tin được tích hợp, thay vì tự hình thành từ mô hình BIM 4D.

3.3. Phát hiện xung đột và rủi ro trước khi thi công

Mô hình BIM có thể được dùng để kiểm tra xung đột hình học, còn dữ liệu 4D bổ sung yếu tố thời gian và trình tự. Hai loại xung đột cần được phân biệt khi đánh giá ảnh hưởng đến tiến độ.

Loại xung đột	Nội dung cần kiểm tra	Vai trò trong quản lý tiến độ
Xung đột hình học	Các đối tượng chiếm cùng vị trí hoặc không đủ khoảng không cần thiết	Xác định vấn đề phối hợp mô hình trước khi thi công
Xung đột theo thời gian và trình tự	Các công việc sử dụng cùng không gian, diễn ra sai thứ tự hoặc có quan hệ phụ thuộc chưa phù hợp	Kiểm tra khả năng triển khai theo kế hoạch

Kết quả kiểm tra cần được đối chiếu với hiện trạng, biện pháp thi công và điều kiện của tòa nhà. Mô phỏng cung cấp cơ sở để rà soát phương án trước khi đội dự án quyết định điều chỉnh trình tự hoặc kế hoạch.

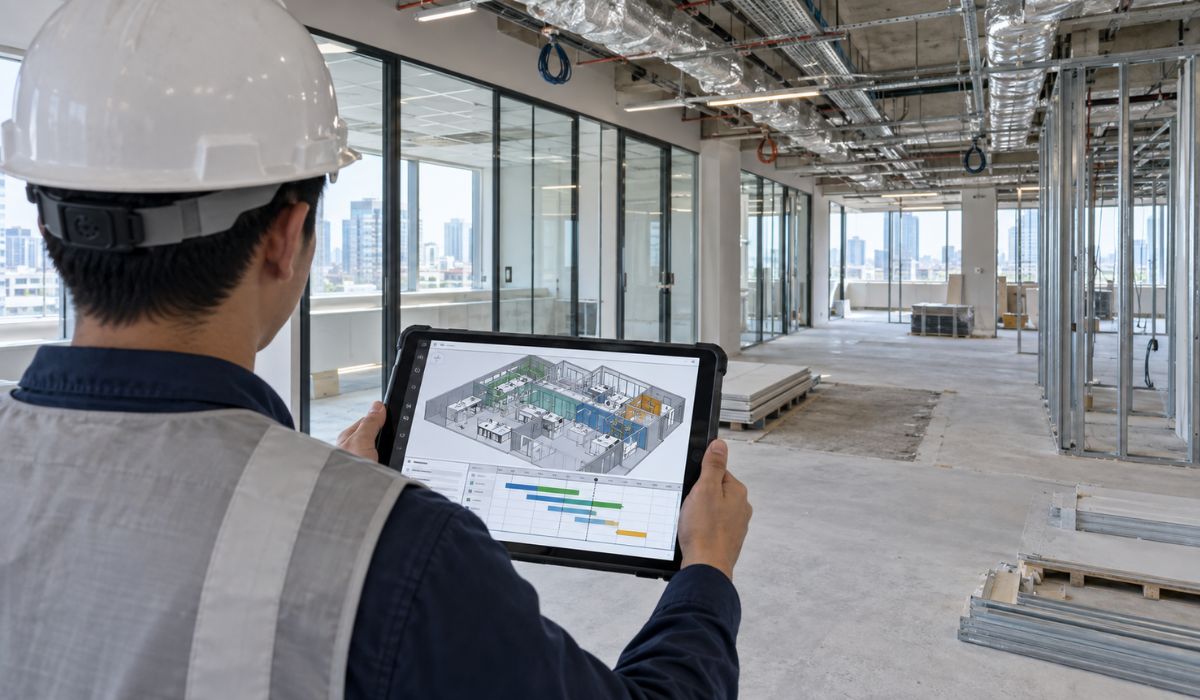

3.4. Theo dõi tiến độ thực tế với kế hoạch

Theo dõi tiến độ bằng BIM 4D dựa trên việc đối chiếu dữ liệu kế hoạch với dữ liệu thực tế. Quy trình có thể thực hiện theo bốn bước:

1. Ghi nhận trạng thái thực tế của công việc.
2. Cập nhật dữ liệu vào hệ thống quản lý tiến độ.
3. So sánh dữ liệu thực tế với kế hoạch.
4. Xác định sai lệch và đánh giá ảnh hưởng đến các công việc liên quan.

Mô hình 4D có thể thể hiện trạng thái đã thực hiện, trạng thái theo kế hoạch và các điểm xuất hiện sai lệch. Độ kịp thời của kết quả phụ thuộc vào nguồn dữ liệu, cách xác nhận và tần suất cập nhật của dự án.

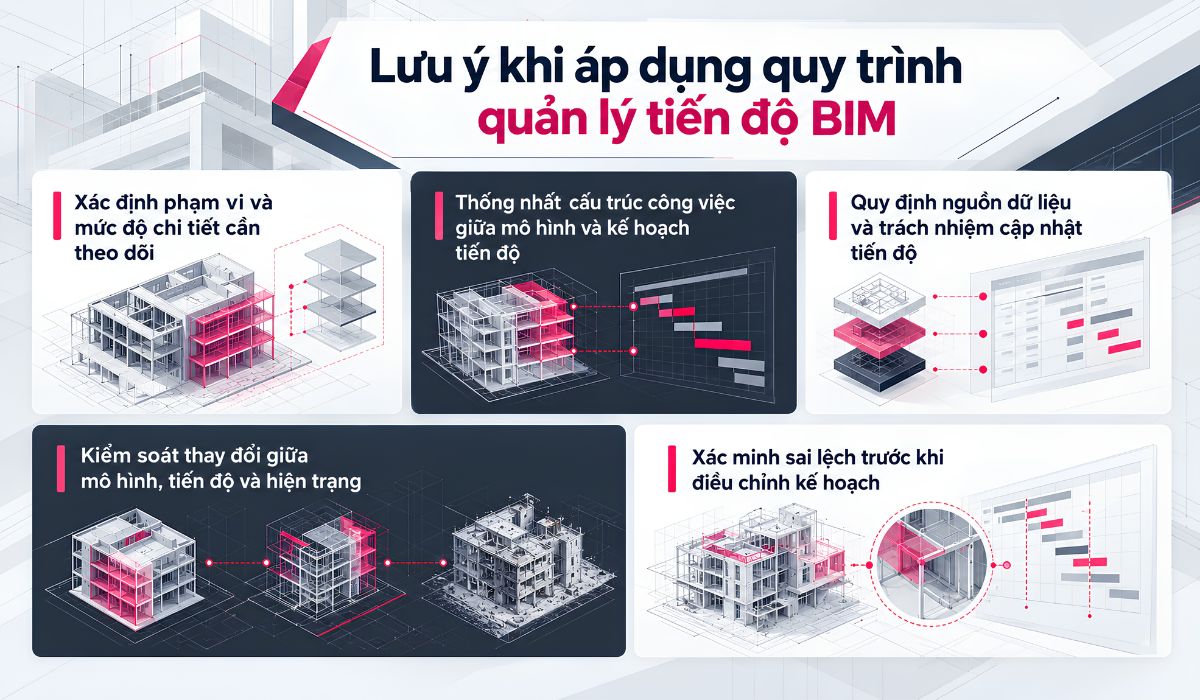

4. Lưu ý khi áp dụng quy trình quản lý tiến độ BIM

BIM 4D cần được triển khai trên cùng một cấu trúc dữ liệu và quy trình cập nhật đã thống nhất. Phạm vi theo dõi, cách phân nhóm công việc, nguồn dữ liệu và trách nhiệm của từng bên ảnh hưởng trực tiếp đến độ tin cậy của kết quả kiểm soát tiến độ.

4.1. Xác định phạm vi và mức độ chi tiết cần theo dõi

Phạm vi BIM 4D cần được xác định theo mục tiêu quản lý tiến độ. Đội dự án nên làm rõ các hạng mục, công việc và mốc tiến độ cần theo dõi trên mô hình trước khi thiết lập liên kết 4D.

Mức độ chi tiết cần phù hợp với độ phức tạp của dự án, yêu cầu báo cáo và khả năng duy trì dữ liệu. Dữ liệu quá tổng quát có thể bỏ sót sai lệch quan trọng, trong khi mức chi tiết quá sâu làm tăng khối lượng liên kết và cập nhật mà không hỗ trợ thêm cho quyết định quản lý.

4.2. Thống nhất cấu trúc công việc giữa mô hình và kế hoạch tiến độ

Cấu trúc phân rã công việc cần có khả năng đối chiếu với cách phân nhóm đối tượng trong mô hình. Mã công việc, nhóm đối tượng và phạm vi theo dõi nên được tổ chức theo cùng một logic để liên kết 4D có thể duy trì ổn định.

Khi WBS hoặc cấu trúc mô hình thay đổi, đội dự án cần kiểm tra lại các liên kết đã thiết lập. Các quan hệ không còn phù hợp cần được cập nhật trước khi tiếp tục mô phỏng hoặc theo dõi tiến độ.

4.3. Quy định nguồn dữ liệu và trách nhiệm cập nhật tiến độ

Dữ liệu thực tế cần có nguồn xác định và người chịu trách nhiệm ghi nhận, cập nhật hoặc phê duyệt. Quy trình cập nhật cũng cần thống nhất để dữ liệu thực tế có thể đối chiếu với kế hoạch trong cùng kỳ theo dõi.

Các nội dung cần xác định gồm:

• Nguồn dữ liệu dùng để xác nhận tiến độ thực tế.
• Người ghi nhận và cập nhật trạng thái công việc.
• Người kiểm tra hoặc phê duyệt dữ liệu.
• Tần suất cập nhật theo yêu cầu quản lý của dự án.
• Cách xử lý sai khác khi các bên ghi nhận dữ liệu không thống nhất.

Phân công rõ trách nhiệm giúp mô hình và báo cáo tiến độ sử dụng cùng trạng thái công việc, đồng thời hạn chế sai khác giữa các nguồn thông tin.

4.4. Kiểm soát thay đổi giữa mô hình, tiến độ và hiện trạng

Thay đổi thiết kế, trình tự thi công hoặc điều kiện thực tế có thể làm thay đổi quan hệ giữa mô hình và kế hoạch tiến độ. Khi một nguồn thông tin được cập nhật, đội dự án cần kiểm tra các dữ liệu liên quan trước khi tiếp tục sử dụng mô hình 4D.

Kiểm soát phiên bản trong CDE giúp xác định mô hình và kế hoạch tiến độ đang được phê duyệt sử dụng. Khi thay đổi ảnh hưởng đến đối tượng hoặc phạm vi công việc, liên kết 4D tương ứng cũng cần được rà soát và cập nhật.

4.5. Xác minh sai lệch trước khi điều chỉnh kế hoạch

Sai lệch giữa kế hoạch (planned) và thực tế (actual) cần được xác minh trước khi điều chỉnh kế hoạch cơ sở  hoặc các mốc tiến độ. Đội dự án cần xác định nguyên nhân và phạm vi ảnh hưởng thay vì thay đổi kế hoạch ngay khi xuất hiện chênh lệch.

Trước khi điều chỉnh, cần kiểm tra:

• Công việc bị ảnh hưởng và mức độ sai lệch.
• Nguyên nhân phát sinh sai lệch.
• Quan hệ phụ thuộc với các công việc tiếp theo.
• Khả năng bù lại tiến độ trong các giai đoạn kế tiếp.
• Ảnh hưởng của phương án điều chỉnh đến kế hoạch tổng thể.

Kế hoạch cơ sở cần được duy trì làm căn cứ so sánh trong quá trình theo dõi. Mọi thay đổi nên có lý do, phạm vi và người có thẩm quyền xác nhận theo quy trình quản lý của dự án.

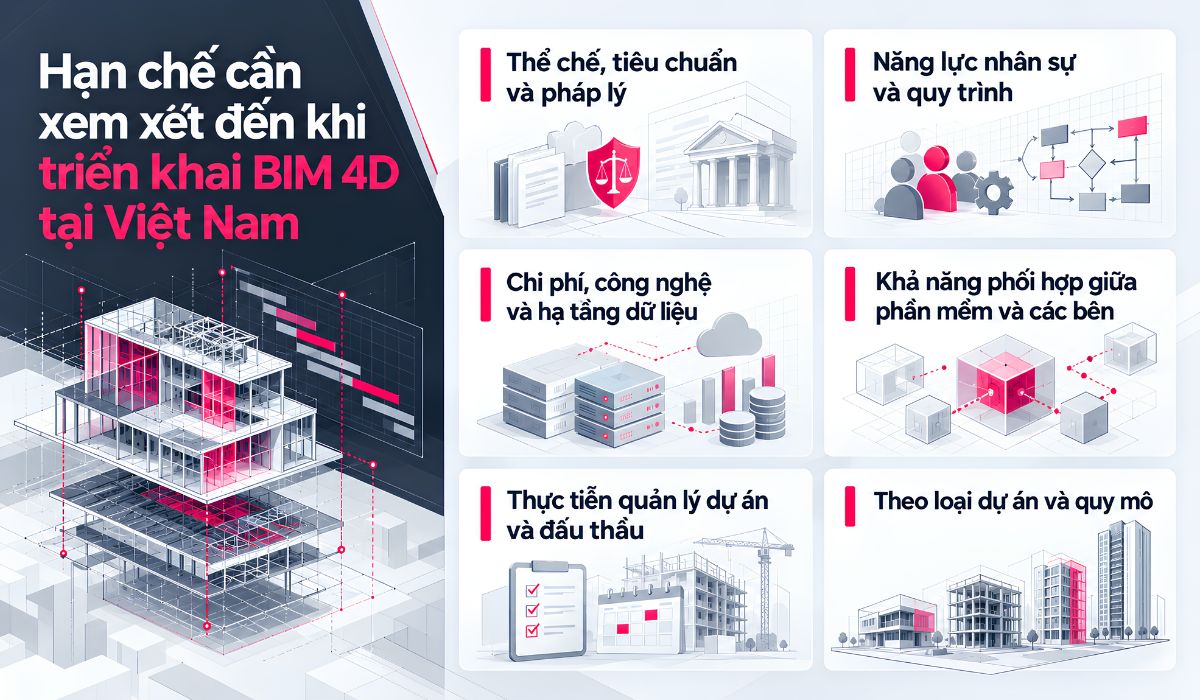

5. Hạn chế cần xem xét đến khi triển khai BIM 4D tại Việt Nam

Triển khai BIM 4D tại Việt Nam còn chịu ảnh hưởng từ khung hướng dẫn, năng lực nhân sự, công nghệ và cách tổ chức dự án. Khi các điều kiện này chưa đồng bộ, dữ liệu 4D có thể khó duy trì đủ chính xác để theo dõi, đối chiếu và điều chỉnh tiến độ trong quá trình thi công.

5.1. Thể chế, tiêu chuẩn và pháp lý

Việt Nam đã có lộ trình áp dụng BIM và tiêu chuẩn về quản lý thông tin. Tuy nhiên, một số yêu cầu riêng của BIM 4D vẫn cần được từng dự án cụ thể hóa trước khi triển khai.

• Hướng dẫn kỹ thuật cho BIM 4D còn hạn chế: Cách chuẩn hóa WBS, liên kết mô hình với tiến độ và xác định mức chi tiết cần được dự án thống nhất.
• Yêu cầu BIM trong hợp đồng chưa đồng đều: Phạm vi mô hình, trách nhiệm cập nhật và sản phẩm bàn giao cần được quy định cụ thể.
• Tiêu chí đánh giá năng lực BIM còn khó định lượng: Hồ sơ lựa chọn nhà thầu có thể chưa phản ánh đầy đủ năng lực triển khai và duy trì BIM 4D.

Khi các yêu cầu trên chưa được làm rõ, các bên có thể hiểu khác nhau về phạm vi công việc, trách nhiệm cập nhật và tiêu chí kiểm tra dữ liệu 4D.

5.2. Năng lực nhân sự và quy trình

BIM 4D cần kết hợp năng lực mô hình hóa, lập tiến độ và quản lý dữ liệu. Thiếu khả năng kết nối ba nhóm công việc này có thể làm mô hình đã được liên kết nhưng chưa đủ dữ liệu để phục vụ kiểm soát tiến độ.

Quy trình cập nhật cũng cần được duy trì trong suốt thời gian thi công. Khi cách ghi nhận tiến độ, kiểm tra dữ liệu và quản lý phiên bản khác nhau giữa các bên, trạng thái trên mô hình dễ lệch với tình hình thực tế.

5.3. Chi phí, công nghệ và hạ tầng dữ liệu

BIM 4D cần thêm nguồn lực để thiết lập và duy trì mô hình, tiến độ và hệ thống dữ liệu. Rào cản chi phí rõ hơn khi dự án chưa xác định phạm vi BIM cần sử dụng.

• Phần mềm và thiết bị: Dự án cần công cụ đủ khả năng xử lý, liên kết và mô phỏng dữ liệu 4D.
• Phát triển mô hình: Mô hình phải có cấu trúc phù hợp với công việc cần theo dõi.
• Đào tạo nhân sự: Người thực hiện cần hiểu cả công cụ và quy trình quản lý dữ liệu.
• Duy trì dữ liệu: Tiến độ thực tế cần được ghi nhận, kiểm tra và cập nhật trong quá trình thi công.

Hạ tầng lưu trữ và chia sẻ dữ liệu cũng ảnh hưởng đến khả năng cập nhật. Khi dữ liệu thực tế phải tổng hợp qua nhiều nguồn rời rạc, quá trình đối chiếu kế hoạch với thực tế có thể chậm hoặc thiếu nhất quán.

5.4. Khả năng phối hợp giữa phần mềm và các bên

Mô hình, kế hoạch tiến độ và dữ liệu thực tế có thể được tạo trên các hệ thống khác nhau. Khác biệt về định dạng, mã công việc, cấu trúc đối tượng và phiên bản làm tăng khối lượng chuyển đổi trước khi dữ liệu được liên kết hoặc cập nhật vào mô hình 4D.

CDE cần đi cùng quy tắc thống nhất về cấu trúc dữ liệu, định dạng trao đổi, phiên bản và trách nhiệm cập nhật. Khi các bên sử dụng cách tổ chức thông tin khác nhau, dữ liệu vẫn có thể bị phân mảnh dù đã có môi trường chia sẻ chung.

5.5. Thực tiễn quản lý dự án và đấu thầu

Yêu cầu BIM trong hồ sơ dự án có thể chưa xác định đủ rõ mục tiêu, phạm vi và cách đánh giá BIM 4D. Điều này gây khó khăn khi lựa chọn nhà thầu và kiểm tra sản phẩm trong quá trình thực hiện.

• Tiêu chí BIM còn khó định lượng: Hồ sơ có thể yêu cầu áp dụng BIM nhưng chưa mô tả rõ năng lực 4D cần chứng minh.
• Phạm vi công việc chưa cụ thể: Mức chi tiết của mô hình, tần suất cập nhật và sản phẩm bàn giao có thể chưa được xác định.
• Chi phí BIM khó so sánh: Phạm vi khác nhau khiến giá trị đề nghị giữa các đơn vị khó được đối chiếu trên cùng cơ sở.
• Quy trình quản lý còn tách rời: Mô hình BIM, báo cáo tiến độ và phê duyệt có thể tiếp tục vận hành trên các hệ thống riêng.

Khi BIM 4D chưa được gắn với sản phẩm bàn giao, trách nhiệm và quy trình ra quyết định, mô hình có thể không trở thành nguồn dữ liệu chính để kiểm soát tiến độ.

5.6. Theo loại dự án và quy mô

Quy mô mặt bằng chỉ là một trong các yếu tố ảnh hưởng đến mức độ phù hợp của BIM 4D. Nhu cầu triển khai còn phụ thuộc vào độ phức tạp, số bộ môn, quan hệ giữa các công việc và khả năng duy trì dữ liệu.

Các trường hợp cần cân nhắc gồm:

• Phạm vi công việc đơn giản: Nguồn lực thiết lập và duy trì BIM 4D có thể lớn so với nhu cầu quản lý thực tế.
• Nhiều bộ môn cùng triển khai: Số lượng liên kết, kiểm tra và cập nhật dữ liệu tăng theo mức độ phối hợp.
• Nhiều quan hệ phụ thuộc: Sai lệch ở một công việc có thể ảnh hưởng đến nhiều công việc kế tiếp.
• Mức độ sẵn sàng không đồng đều: Khả năng duy trì BIM 4D giảm khi các bên sử dụng quy trình dữ liệu khác nhau.

Phạm vi BIM 4D vì vậy cần được xác định theo độ phức tạp, yêu cầu kiểm soát tiến độ và nguồn lực duy trì dữ liệu của từng dự án.

Quản lý tiến độ BIM 4D hiệu quả khi mô hình, kế hoạch và dữ liệu thực tế được tổ chức thống nhất. Trước khi triển khai, doanh nghiệp cần xác định mục tiêu theo dõi, nguồn dữ liệu, trách nhiệm cập nhật và mức chi tiết phù hợp. Mọi điều chỉnh tiến độ cần dựa trên dữ liệu đã được kiểm tra và điều kiện thực tế của dự án.

6. Câu hỏi thường gặp

6.1. Khi nào doanh nghiệp nên áp dụng quản lý tiến độ BIM?

Doanh nghiệp nên áp dụng quản lý tiến độ BIM khi dự án có quy mô từ trung bình đến lớn, nhiều hạng mục và nhà thầu, yêu cầu kiểm soát tiến độ chặt chẽ, hoặc khi chủ đầu tư đòi hỏi mô phỏng 4D trong hồ sơ thầu. Đây cũng là thời điểm phù hợp nếu doanh nghiệp đã ổn định BIM 3D, có nhân sự được đào tạo và muốn nâng cao năng lực cạnh tranh, giảm rủi ro chậm tiến độ.

6.2. BIM 4D khác gì so với BIM 3D?

BIM 3D thể hiện hình học và thông tin kỹ thuật của cấu kiện, trong khi BIM 4D bổ sung chiều thời gian bằng cách liên kết mô hình 3D với tiến độ thi công. Nhờ đó, BIM 4D cho phép mô phỏng trình tự xây dựng, phát hiện xung đột về không gian – thời gian và kiểm soát tiến độ trực quan, còn BIM 3D chủ yếu phục vụ thiết kế và phối hợp kỹ thuật.

6.3. Chi phí triển khai BIM có cao không?

Chi phí triển khai BIM ban đầu khá cao do đầu tư phần mềm, máy chủ, workstation và đào tạo nhân sự, đặc biệt với BIM 4D/5D. Tuy nhiên, nếu áp dụng đúng quy trình và dự án phù hợp, BIM giúp giảm phát sinh, chậm tiến độ và sai sót thi công, từ đó mang lại lợi ích kinh tế trong dài hạn.

6.4. Doanh nghiệp SME có nên áp dụng BIM không?

Doanh nghiệp vừa và nhỏ có thể áp dụng BIM theo phạm vi phù hợp với từng dự án. Quyết định nên dựa trên độ phức tạp, yêu cầu phối hợp, tiến độ và khả năng duy trì dữ liệu, thay vì dựa riêng vào quy mô doanh nghiệp.

6.5. BIM có giúp giảm trễ tiến độ thi công không?

Có, BIM giúp giảm trễ tiến độ thi công nhờ mô phỏng 4D cho phép phát hiện sớm xung đột trình tự, tối ưu biện pháp thi công và phân bổ nguồn lực. Khi cập nhật tiến độ thực tế vào mô hình, dự án dễ dàng dự báo rủi ro, điều chỉnh kế hoạch kịp thời, từ đó hạn chế phát sinh và nâng cao độ chính xác của tiến độ tổng thể.
